SANDPIPER S1FB3P1PPUS000 1-Inch Polypropylene Diaphragm Pump
S1FB3P1PPUS000SANDPIPER S1F complete air-operated double-diaphragm pump with 1-inch universal flanges, polypropylene wetted components, Santoprene diaphragms and balls, and polypropylene seats. Published S1F non-metallic capacity up to 53 gpm (200 L/min); maximum operating pressure 100 psi (7 bar).
- Tamaño nominal del puerto
- 1 pulgadas
- Flujo máximo de
- 200 L/min
- Vivienda húmeda
- polipropileno
- Material del diafragma
- Santoprene
Conoce la bomba.
1-Inch Polypropylene AODD Pump
The SANDPIPER S1FB3P1PPUS000 Es un completo S1F Esta configuración combina componentes humedecidos de polipropileno y la sección central con una estructura de acero inoxidable de alta calidad. Santoprene Diafragmas y bolas de control. Su 1-inch Conexiones universales con brida ANSI y DIN arrangements.
La construcción atornillada de la bomba y el sistema de distribución de aire ESADS+ con servicio externo facilitan el mantenimiento rutinario de la planta.La serie no metálica S1F está diseñada para líquidos corrosivos compatibles y fluidos que contienen pequeños sólidos en suspensión.
Configuración del modelo
- Modelo completo: S1FB3P1PPUS000
- Serie y diseño: S1F no metálico, nivel de diseño 3
- Material humedecido: polipropileno
- Diafragmas y bolas de control: Santoprene
- Asientos de válvula de retención: polipropileno
- Material no mojado: polipropileno
- Conexiones del líquido: Brida universal de 1-inch, ANSI/PN10 DN25 DIN
- Configuración: bomba estándar, sin bomba opcional ni kits de accesorios
Referencia de rendimiento
- Capacidad máxima publicada: 53 US gpm (200 L/min)
- Presión de funcionamiento máxima: 100 psi (7 bar)
- Tamaño máximo de los sólidos suspendidos: 1/4 pulgada (6 mm)
- Entrada de aire: 1/2-inch Mujer NPT
Estos son los límites de rendimiento no metálicos S1F del fabricante. Las curvas publicadas utilizan una bomba equipada con elastómero con succión inundada y agua a temperatura ambiente. El caudal real depende del suministro de aire, la presión de descarga, las condiciones de succión y las propiedades del fluido.
Selección de aplicaciones
Considere esta configuración para líquidos de proceso a base de agua compatibles, transferencia de productos químicos de tratamiento y manejo de líquidos industriales donde el polipropileno y Santoprene se adapten al fluido.Compruebe cada material humedecido con el líquido, la concentración y la temperatura de funcionamiento antes de la selección.Una carcasa de polipropileno por sí sola no establece la compatibilidad química.
Mantenimiento y piezas de repuesto
El fabricante indica el kit de extremo de aire 476-217-000 para la sección central de polipropileno y el kit de extremo húmedo 476-197-354 con diafragmas Santoprene, bolas Santoprene y sellos PTFE.Confirme la placa de identificación y el número de serie al realizar el pedido.Estos kits de servicio son artículos de mantenimiento separados.
Antes de realizar el servicio, aísle el suministro de aire comprimido, libere la presión y drene el fluido de forma segura.
Solicitar una selección de bomba o presupuesto
Incluya el número de modelo completo, el nombre y la concentración del líquido, el caudal requerido, la presión de descarga, la temperatura y los detalles de instalación en su consulta.Para una bomba de reemplazo, incluya una fotografía legible de la placa de identificación.

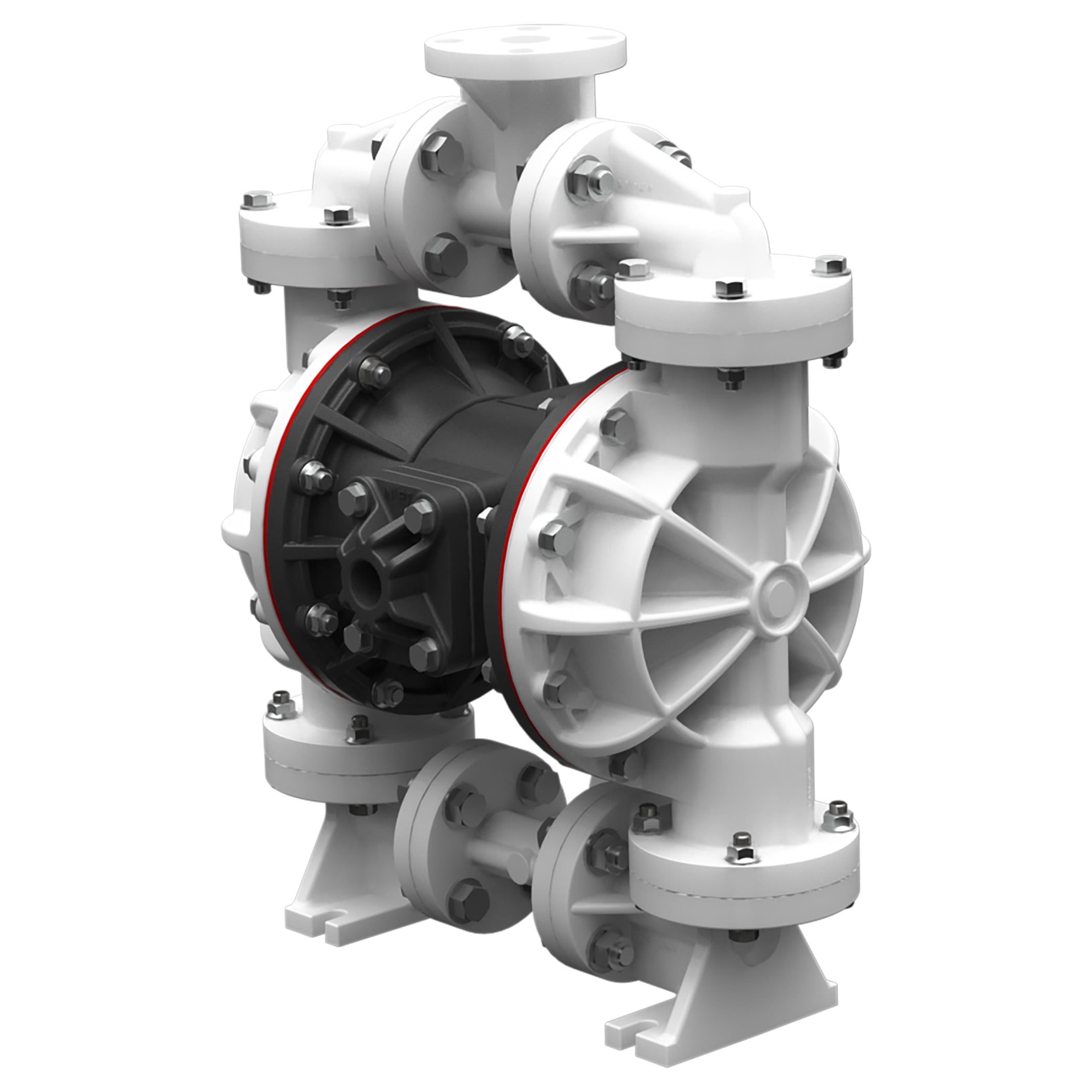

Imagen de referencia de la serie S1F del fabricante. Los detalles externos pueden variar según la configuración suministrada.
Especificaciones de un vistazo.
Revise los materiales, conexiones y límites de operación para su punto de servicio.
Identificación
| Brand | SANDPIPER |
|---|---|
| Modelo / número de pedido | S1FB3P1PPUS000 |
| Series | S1F No metálico |
| Tamaño nominal del puerto | 1 pulgadas |
| Flujo máximo de | 200 L/min |
| Vivienda húmeda | polipropileno |
| Material del diafragma | Santoprene |
| Presión de trabajo | 7 bar |
| Estándar de conexión | ANSI / DIN |
Especificaciones adicionales
| Presión de trabajo máxima (bar) | 7 |
|---|---|
| Sólidos máximos (mm) | 6 |
| Entrada de aire | 1/2-inch female NPT |
| Conexiones de fluidos | 1-inch universal flange, ANSI / PN10 DN25 DIN |
Rendimiento por configuración de diafragma
| S1F non-metallic, elastomer-equipped reference | 200 L/min (53 US gpm) |
|---|
El caudal máximo y la presión máxima son valores nominales separados; no describen un punto de funcionamiento simultáneo.
Haz la selección correcta.
Comparta el fluido, el caudal requerido, la presión de descarga y la temperatura con WILLEE.
